Die Taumelscheibe
...das Herzstück des Rotorkopfes

RC- Heli Fliegen Taumelscheibe auf heli-planet.com
Auf dieser Seite:

Die Taumelscheibe (engl. Swash Plate)

Die Taumelscheibe ist ein wesentliches Steuerungselement beim Helikopter, das die Steuereingaben auf den Rotor, bzw. auf die sich drehenden Rotorblätter überträgt. Die Taumelscheibe ist um die Rotorwelle herum gelagert und lässt sich axial (hoch und runter) auf der Rotorwelle verschieben. Auf diese Weise wird der kollektive Pitchwinkel (kollektiver Anstellwinkel der Rotorblätter) gesteuert. Um weitere Steuereingaben weiterzuleiten lässt sich die Taumelscheibe zudem horizontal, also quer zur Rotorwelle in alle Richtungen neigen bzw. kippen. Durch die Neigung werden Roll und Nick- Steuereingaben auf die Blätter übertragen. Die Bezeichnung Taumelscheibe rührt daher, dass der obere Teil, der sich mit dem Rotor mit dreht, bei Neigung je eine Taumelbewegung pro Rotorumdrehung zeigt.

Taumelscheiben, mit denen zyklisches Pitch und kollektives Pitch gesteuert werden kann nennt man auch CCPM Taumelscheiben (Cyclic Collective Pitch Mixing). Im Folgenden beschreibe ich die Funktion von CCPM Taumelscheiben.


Aufbau einer Taumelscheibe

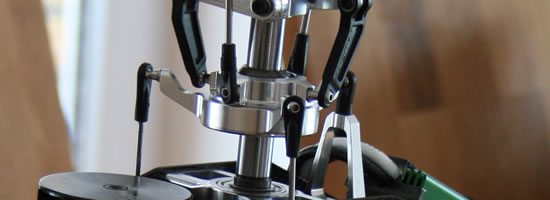

Die Taumelscheibe besteht aus einem inneren und einem äußeren Ring. Am äußeren Ring, der sich nicht mit der Rotorwelle mit dreht, befinden sich die Gelenkkugeln für die Befestigung der Nick- und Rollservo- Gestänge.

In unserem Fall im Bild sehen wir eine H3 120° Taumelscheibe.



Am inneren Taumelscheibenring sind vier Gelenkkugeln zu sehen, je zwei gegenüberliegende für die TS- Mitnehmer, sowie für die Pitch- Gestänge. Im Zentrum der TS ist eine Gleitbuchse angebracht, durch die die Hauptrotorwelle geführt wird und mithilfe derer sich die TS auf der Rotorwelle nach oben und unten bewegen kann. Im Grunde sind Taumelscheiben für Flybar und Flybarless -helis gleich aufgebaut.

Taumelscheibe Animation

Eine solche Taumelscheibe kann sowohl mit dem Anlenkpunkt für Nick in Flugrichtung als auch gegen die Flugrichtung montiert werden.

Innerer und äußerer Taumelscheibenring

Die Taumelscheibe besteht immer aus einem sich drehenden Innenteil und einem sich nicht mit drehenden Außenteil, über den die Steuerbefehle der TS-Servos zunächst auf den inneren Taumelscheibenring und dann über weitere Gestänge an die Rotorblätter übertragen werden.

Taumelscheibe Animation

Wunderwerk der Technik, aber eigentlich ganz simpel. Das Bild zeigt den Rotorkopf mit der Taumelscheibe. Der Rotor ist abwechselnd im Stillstand und beim Drehen zu sehen. Es ist gut zu erkennen, dass der äußere (untere) Ring der Taumelscheibe sich nicht mit dreht. Er ist auf dem inneren Ring gelagert und überträgt beim Steuern die Servobewegungen auf den sich mit der Rotorwelle drehenden inneren Ring. Der äußere Ring steht fest und der innere Ring dreht sich mit der Rotorwelle.




Kollektiver Pitchwinkel

Im Bild die Taumelscheibe eines Flybarless T-Rex 600 Rotorkopfes von seitlich vorn auf den Heli geschaut. Die Taumelscheibe ist um die Rotorwelle herum gelagert und lässt sich axial (hoch und runter) auf der Rotorwelle verschieben. Auf diese Weise wird das kollektive Pitch (kollektiver Anstellwinkel der Rotorblätter) gesteuert. Der Nickhebel ist bei diesem Heli hinten. Zu erkennen ist die gleichmäßige Auf- und Abwärtsbewegung der Taumelscheibe. Dazu müssen alle 3 TS Servos sich gleich schnell und gleich weit bewegen. Wer genau hinschaut, der erkennt, dass sich dabei der Anstellwinkel der Rotorblätter ändert.

Taumelscheibe Animation

Zyklischer Pitchwinkel

Während der Kollektive Pitchwinkel über eine gesamte Rotorumdrehung von 360° gleich bleibt, verändert sich der zyklische Pitchwinkel während einer Rotorumdrehung. Zyklisches Pitch wird über das Kippen der TS in beliebige Richtungen erwirkt. Dieses Kippen wird erreicht, indem die TS- Servos unterschiedliche Positionen einnehmen.

Taumelscheibe Animation

Zyklisch Pitch Roll

Das Bild zeigt den Heli von vorn. Zu sehen ist die Roll- Bewegung der Taumelscheibe. Roll ist eine zyklische Pitch Bewegung.

Taumelscheibe Animation

Zyklisch Pitch Nick

Das Blild zeigt den Blick auf den Heli von der Seite. Zu sehen ist die Nickbewegung der Taumelscheibe.

Taumelscheibe Animation



Während der kollektive Anstellwinkel der Rotorblätter über die Auf- bzw. Abwärtsbewegung der Taumelscheibe gesteuert wird, hängt der zyklische Blattanstellwinkel lediglich von der Neigung der Taumelscheibe ab. Beides zusammen bestimmt letztendlich den Anstellwinkel der Rotorblätter.


Geometrie der Taumelscheibenanlenkung

Sehr oft hört man den Begriff "symmetrische Taumelscheibenanlenkung". Es ist nicht unbedingt erforderlich, dass eine TS- Ansteuerung/ Anlenkung genau symmetrisch erfolgt. Um aber zu verstehen was damit gemeint ist, hier die Erklärung. Selbst wenn eine Taumelscheibe scheinbar symmetrisch angeordnete Anlenkpunkte hat, wie die erste TS ganz links im Bild (je 120° Abstand), sind die Kraftvektoren noch lange nicht symmetrisch.

Im Bild zu sehen ist der Einfluss der Anordnung der Anlenkpunkte ( am Beispiel einer H3 120° TS) auf die Kraft- Symmetrie der Anlenkung. Nur die dritte Anlenkung ist wirklich symmetrisch bezogen auf das Steuerverhalten. (Schema. Draufsicht auf die Taumelscheibe)

RC- Heli Fliegen Grundlagen

Eine symmetrisch aufgebaute Anlenkung muss nicht automatisch symmetrisch arbeiten! Die dritte im Bild abgebildete Anlenkung (Hirobo SWM 135°/90°) hat zwar einen asymmetrischen Aufbau, ist in der Arbeitsweise jedoch vollkommen symmetrisch. In der Praxis sind symmetrisch aufgebaute Konstruktionen (im Bild links) am häufigsten anzutreffen.

Eine Taumelscheibe mit asymmetrischen Kraftvektoren (auch wenn sie symmetrisch aufgebaut ist) bedeutet in der Praxis, dass trotz Verwendung baugleicher Servos und Servoarme an der Taumelscheibe (und gleich langer Gestänge), die übertragenen Kräfte und Wege im Bezug zum Zentrum der Taumelscheibe bei Nick- und Rollservo nicht identisch sind.

Ich will hier nicht näher auf dieses Thema eingehen, da es nicht so sehr von Belang ist für den Piloten, sondern eher für die Konstrukteure.


Taumelscheiben Typen

Nicht alle Taumelscheiben sind gleich. Es wird zwischen verschiedenen Typen der Anlenkung unterschieden.

So gibt es Taumelscheiben mit 3 und auch Taumelscheiben mit 4 Anlenkpunkten. Diese brauchen dann auch 4 statt nur 3 Servos. Des Weiteren gibt es unterschiedliche Winkel zwischen den Anlenkpunkten. Sehr verbreitet ist die H3 120°. Aber auch H3 140° und H4 90° sind verbreitet. Die H3 90° ist wegen des fehlenden zweiten Nickservo etwas nachteilig was die Kraft der Nickbewegung angeht. Die H4 90°+45° nimmt eine Sonderstellung ein, da jeweils bei Nick- und Rollbewegungen alle vier Servos in Aktion sind. Daher gibt es auch keine Zuordnung Nick bzw. Roll.

Hier die geläufigsten Taumelscheibentypen

Taumelscheibentypen

Im Hobbybereich werden heute fast ausschließlich 3-Punkt angelenkte Taumelscheiben verwendet. Das spart die Kosten für ein viertes Taumelscheibenservo. Die Taumelscheiben mit 4-Punkt Anlenkung benötigen zwar 4 Servos, haben dafür aber einen ganz entscheidenden Vorteil gegenüber den 3-Punkt angelenkten Taumelscheiben. Dieser Vorteil überwiegt die Zusatzkosten für das zusätzliche TS- Servo bei weitem. Während 3-Punkt angelenkte Taumelscheiben bei Ausfall eines Servos nicht mehr steuerbar sind, kann mit 4-Punkt angelenkten Taumelscheiben noch mit Notflugeigenschaften weitergeflogen und gelandet werden. Aus diesem Grund besitzen fast alle teuren Scale Modelle eine Taumelscheibe mit 4-Punkt- Anlenkung.
Es bedarf wohl keiner weiteren Erklärung, warum im Hobbysektor trotzdem überwiegend nur 3-Punkt angelenkte Taumelscheiben Verwendung finden! Mit Ersatzteilen wird sehr viel Geld verdient!

Aber an dieser Stelle kann ich alle besorgten Heliflieger beruhigen. Hochwertige Servos fallen seltener aus als vermutet!


Winkelvorlauf an der Taumelscheibe

Wer sich bereits mit dem Thema Pitchwinkel einstellen befasst hat, dem sollte aufgefallen sein, dass der zyklische Pitchwinkel für Nick am quer zur Längsachse zeigenden Rotorblatt eingestellt wird und der zyklische Pitchwinkel für Roll am Rotorblatt, welches parallel zum Heckrohr steht.

Was es mit dem Winkelvorlauf auf sich hat, das erfahrt ihr im Kapitel Rotorkopf Winkelvorlauf .
