RC Helikopter für Anfänger - Pitchwinkel einstellen

Eine fehlerfreie Pitcheinstellung ist die Grundlage für "sauberes" Fliegen! Pitcheinstellung bedeutet weit mehr als nur die Begrenzung der maximalen positiven und negativen Pitchwinkel am Rotorblatt.

Elementar wichtig ist die richtige Reihenfolge der Einstellungen.

Definition Pitchwinkel am RC-Helikopter

Pitchwinkel = Anstellwinkel der Rotorblätter eines Helikopters (Blattanstellwinkel).

Kollektiver Pitchwinkel

  • Auf- und Abbewegung der Taumelscheibe zum Steuern des Auftriebs

Zyklischer Pitchwinkel

  • Kippbewegung der Taumelscheibe zum Steuern der Achsen Roll und Nick

Auf dieser Seite wird das Einstellen der Pitchwinkel am Beispiel eines Zweiblattrotorkopfes erklärt. Diese Anleitung gilt sinngemäß auch für Mehrblatt-Rotorköpfe.

Allgemeine Informationen zum Einstellen des Pitchwinkels

Paddelkopf

Pitch Einstellung am Paddelkopf eines Helikopters

Pitchwinkel einstellen am Paddelkopf

Bei Paddelhelis erfolgt die Aufbereitung der Signale für die Taumelscheibenservos (Taumelscheibenmischung) bereits im Sender und man muss die Pitchwinkel im "Swash AFR"-Menü (Swash Plate = Taumelscheibe) des Senders einstellen. AFR = Adjustable Function Rate (AFR) -> Weg-Einstellung.

Die Signale für die Taumelscheibe werden im Sender gemischt und erst dann zum Empfänger übertragen. Der Taumelscheibentyp muss im Sender ausgewählt werden.

Flybarless

Pitch Einstellung am FBL Kopf eines Helikopters

Pitchwinkel einstellen am Flybarlesskopf

FBL Systeme haben i.d.R. den Taumelscheibenmischer integriert.

Die Taumelscheiben-Mischung und die Auswahl der Taumelscheibe erfolgt im Flybarless System (FBL) System. Während der Einstellung müssen die Knüppelwege im FBL eingelernt werden.

Dazu wählt man im Sender als Taumelscheibentyp H1 (Normal).

Die Signale der Steuerknüppel werden direkt übertragen und erst im FBL für den jeweiligen Taumelscheibentyp aufbereitet -> "gemischt". Auch die Werte für kollektiven und zyklische Pitchwinkel werden im FBL eingestellt.

Prinzip der Pitchwinkel-Messung (Paddel und FBL)

Der Pitchwinkel wird immer relativ zur Hauptrotorwelle gemessen. Man bedient sich daher einer Stange, die im Winkel von 90° zur Hauptrotorwelle steht.

Bei Paddelköpfen dient die Paddelstange als Referenz. Bei FBL Helis wird eine Referenzstange auf das Zentralstück des Rotorkopfes geschraubt (siehe Bild unten).

Pitchwinkel einstellen und messen am RC-Heli

Oft werden schon beim Messen des Pitchwinkels am Rotorblatt Fehler gemacht. Daher hier noch einmal die Erklärung des Prinzips der Pitchwinkel-Messung.

Bei Paddelhelikoptern ist es sehr wichtig, dass beim Messen die Paddelstange waagerecht steht, sonst wird der gemessene Pitchwinkel verfälscht.

Analoge Pitcheinstell-Lehren

Kollektive und Zyklische Pitcheinstellung und Messung

Bei Flybarless-Systemen wird der Bremsteller abgeschraubt und statt dessen ein Halter mit Hilfsstange aufmontiert. Die Pitcheinstell-Lehre wird auf das Rotorblatt gesteckt.

Pitcheinstellung und Pitchmessung mit Pitchlehre

Mit der Oberkante der Pitcheinstell-Lehre wird die Referenzstange (Paddelstange oder Hilfsstange bei FBL) anvisiert und der äußere Rahmen der Pitcheinstell-Lehre so weit verdreht, bis die Oberkante des Rahmens parallel zur Referenzstange steht (siehe Bild).

Die Referenzstange/ Paddelstange muss sich beim Ablesen des Pitchwinkels genau in einer Flucht mit der Oberkante der Pitcheinstell-Lehre befinden!

Pitcheinstellung und Messung mittels Pitchlehre am Paddel Rotorkopf

Die Referenzstange bzw. die Paddelstange muss sich beim Ablesen des Pitchwinkels genau in einer Flucht mit der Richtkante der Pitcheinstell-Lehre befinden!

Für Pitcheinstell-Lehren mit Libelle (Wasserwaage) gilt:
  • statt der Peilung über Richtkante und Referenzstange wird die Pitcheinstell-Lehre so lange verdreht, bis die Blase der eingebauten Wasserwaage im Lot ist. Diese Methode kann sehr fehlerträchtig sein.
Achtung: Vor dem Messen des Pitchwinkels mit der Wasserwaage der Pitcheinstell-Lehre muss die Rotorwelle mittels Wasserwaage allseitig exakt vertikal ausgerichtet werden - sonst gibt es falsche Messwerte!

Digitale Pitcheinstell-Lehren

Digitale Pitcheinstell-Lehren erleichtern die Einstellung enorm.

Picheinstellung und Messung mit digitaler Pitch Lehre

Es gibt digitale Pitcheinstell-Lehren mit einem Teller, der anstelle des Rotorblattes in den Blatthalter gesteckt und verschraubt wird.

Auf diesem Teller wird die Pitcheinstell-Lehre mittels Magnet oder Klettband befestigt.

Digitale Pitcheinstell-Lehren werden vor der Messung an einer Referenz (Oberkante Motor oder Chassis) "genullt".

Wir zeigen weiter unten noch eine weitere, sichere Methode, den Nullpunkt an der Pitcheinstell-Lehre einzustellen.

Kollektiver Pitchwinkel

Größere Pitchwinkel bewirken eine heftigere Reaktion des Helikopters auf Pitch Steuerbefehle (Steigen und Sinken). Ein zu groß gewählter kollektiver Pitchwinkel kann Strömungsabrisse am Rotorblatt zur Folge haben.

Zyklischer Pitchwinkel

Je größer der maximale zyklische Pitchwinkel, umso agiler ist die Reaktion des Helis auf Nick und Roll Steuerbefehle.

Empfohlene Pitchwerte für 3D-Helikopter

Pitchwinkel-Werte für Anfänger

Kollektiver Pitchwinkel: 9 bis 11°
(symmetrisch/ positiv + negativ gleich)

Zyklischer Pitchwinkel: 5 bis 7°

Pitchwinkel-Werte für Fortgeschrittene

Kollektiver Pitchwinkel: 11 bis 12°
(symmetrisch/ positiv und negativ gleich)

Zyklischer Pitchwinkel: 8 bis 12°

Pitchwinkel-Werte für reine Scalemodelle / kein 3D

Kollektiver Pitchwinkel:

  • positiv: 9 bis 11°
  • negativ: 0 bis -3°

Zyklischer Pitchwinkel: 5-7°

Pitchwinkel einstellen am Flybarless Helikopter

Schritt 1 - Vorbereitung und Grundeinstellung

Bevor du beginnst, stelle sicher
  • dass alle Verkabelungen zwischen Empfänger, FBL und Servos richtig angeschlossen sind
  • die Servoarme sind noch nicht aufgesteckt

1. Im Sender musst du zunächst ein neues Modell anlegen und den passenden Taumelscheiben -Typ auswählen. Bei FBL ist das Einzelservosignal "H1" oder "Normal".

2. Kontrolle der Sendereinstellungen:

  • Im Sender müssen die Servomitten (Sub Trim) für Roll (Aileron), Nick (Elevator) und Pitch auf "0" stehen.
  • Alle Knüppel-Trimmungen müssen ebenfalls auf "0" stehen.
  • Es darf keine dual Rate eingestellt sein.
  • Die Servoweg Endpunkte auf 100% (120% -125% bei Futaba).
  • Bei Futaba muss Kanal 3 (Gas) bei E-Helis immer reversiert werden!

3. Längen aller Gestänge an der Taumelscheibe entsprechend den Herstellervorgaben einstellen.

4. Servoarme der TS-Servos entfernen, bevor Spannung zum Empfänger eingeschaltet wird!

5. Erst Sender einschalten - dann Empfänger! FBL-System in den Setup-Modus bringen (je nach Hersteller unterschiedlich).

6. FBL Einstellungen nach Anleitung vornehmen (Herstellerangaben beachten):

  • (Im FBL) Auswahl der Empfänger-Art und Verbindungstyp vom Empfänger zum FBL
    • Satelliten
    • Kabel
    • S-Bus
    • ...
  • (Im FBL) Auswahl Servotyp, Digital-oder Analogservos
    • Kanalzuordnung im FBL anpassen falls erforderlich.
    • Digitalservos können i.d.R. mit einer Frequenz von 200 bis 333 Hz angesteuert werden. Heckservos teilweise noch schneller! Analogservos nur mit 50Hz Ansteuerfrequenz betreiben!
    • Auswahl des Heckservo-Typs oder Auswahl Mittenimpuls (1520µs ist Standard,760µs nur bei Narrow-Pulse Servos auswählen)
  • (Im Sender) Anpassungen der Steuersignale an das FBL vornehmen
    • Steuerrichtungen für die Kanäle Pitch, Roll, Nick und Heck testen. Bei Bedarf mittels Servoumkehr im Sender anpassen (FBL-abhängig)
    • Servomitten im Sender bei Bedarf anpassen (FBL-abhängig)
    • Endpunkte/ Servowege im Sender bei Bedarf anpassen
    • In der Regel darf ab hier nichts mehr im Sender verändert werden (ausgenommen Expo)!
  • (Im FBL) Die Einstellungen im FBL vornehmen, bis die für die Taumelscheibenservos relevanten Einstellungen dran sind.
    • Erste Einstellung = neutrale Mittenstellung der TS-Servos. Ggf. muss jetzt (oder später) die Laufrichtung der TS-Servos bei Steuern von Pitch korrigiert werden.
    • Servoarme möglichst orthogonal (90°) zur Anlenkstange aufstecken.
    • (Im FBL!) Feinjustierung der Servoarme mit elektronischem Trim durchführen!
Servoarme werden so aufgesteckt, dass sie möglichst orthogonal zur Anlenkstange stehen

So werden die Arme aller TS Servos aufgesteckt und dann im FBL die Feintrimmung vorgenommen.

Schrauben in Metall immer mit Schraubensicherung einkleben!

Sollte das FBL keinen Menüpunkt "Neutralstellung" bieten, dann muss zur Einstellung des Nullpunktes (Pitch = 0°) beim folgenden Arbeitsschritt die Steuerknüppel am Sender in Neutralstellung, also mittig stehen lassen!

7. Servoarme stehen orthogonal? Neutralstellung! Gestängelängen sind laut Herstellervorgabe angepasst?

Die Gestänge von den Servos zur TS können nun angebracht werden.

Die TS steht genau 90° zur Hauptrotorwelle! (wie auf dem Bild zu sehen)

Bild Heli Taumelscheibe Neutralstellung

Bitte immer genau arbeiten, damit alles perfekt passt! Die Neutraleinstellung ist die Basis für eine perfekte Pitchwinkel-Einstellung. Steht die TS schief, obwohl die Servoarme orthogonal zum Gestänge stehen, dann stimmen die Gestängelängen nicht!

Jetzt arbeiten wir uns von der Taumelscheibe (TS) nach oben zu den Blatthaltern. Die oberen Gestänge von der TS zu den Blatthaltern müssen exakt die gleiche Länge haben! Wenn die Länge der Anlenkungen verändert werden muss, dann bitte bei allen Gestängen in gleicher Weise!

Sind die oberen Gestänge zwischen TS und Blatthaltern nicht exakt gleich lang, dann wirkt sich das negativ auf den Blattspurlauf aus!

Netralen Pitchwinkel einstellen/ ermitteln (0°) an den Rotorblättern

Beide Rotorblätter (im rechten Winkel im Blatthalter) zu einer Seite klappen. Wenn die Blattenden auf der selben Höhe stehen, dann liegen genau 0° Pitch an den Blättern an. Bei schwachen Servos, die das Blattgewicht nicht richtig halten können, den Heli auf die Seite legen und die Blätter herunterhängen lassen.

Pitchwinkel einstellen - so stellt man ganz exakt 0 grad Pitchwinkel ein

Stehen beide Blätter unterschiedlich hoch, dann muss die Länge der Gestänge (wenige Umdrehungen) angepasst werden. Es bieten sich hier zwei verschiedene Vorgehensweisen an:

  1. Taumelscheiben-Position nach oben oder nach unten verschieben. Dazu müssen die Gestänge zwischen den TS-Servos und der TS gleichmäßig verlängert oder verkürzt werden. Alle Gestänge in gleicher Weise anpassen, sonst gerät die TS in eine Schiefstellung!
  2. Abstand zwischen TS und den Blatthaltern verändern. Dazu müssen die Gestänge zwischen der TS und den Blatthaltern in gleichem Maße verlängert oder verkürzt werden. Nicht bei DFC Köpfen!

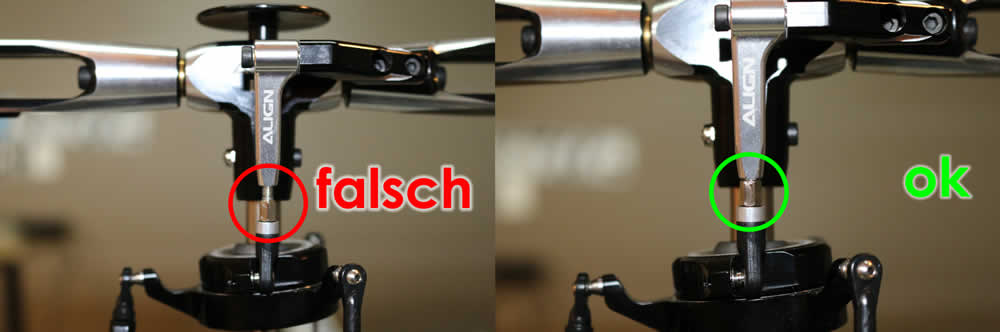

Bei DFC Köpfen sollten die Gewindestangen der Kugelköpfe der Blattanlenkungen immer bis zum Anschlag hereingeschraubt werden, sonst können sie leicht abbrechen! Fehlerhafte Montage von Gestängen am DFC Rotorkopf!
Pitchwinkel 0 grad einstellen

Ziel erreicht! Pitchwinkel in Neutralstellung und exakt 0° Pitchwinkel an den Rotorblättern!

Man kann den Kollektiven Pitchwinkel ohne Pitcheinstell-Lehre messen.
Wie? Das kannst du unter Pitchrechner nachlesen.

8. Ggf. muss die Laufrichtung der einzelnen TS Servos geändert werden.

Wir prüfen dazu zuerst die Laufrichtung der Taumelscheibenservos bei Steuern von Kollektivem Pitch. Alle Servos müssen in die gleiche Richtung laufen, sonst muss die Laufrichtung einzelner TS-Servos im FBL umgekehrt werden. (Nichts im Sender verändern!)

voreilende Anlenkung an einem RC Modell Heli
Pitchwinkel einstellen am RC-Heli - voreilende Anlenkung Heli
Pitchwinkel einstellen am RC-Heli - nacheilende Blattanlenkung

Bei einer voreilenden Anlenkung muss sich die Taumelscheibe für einen positiven Pitchwinkel nach oben bewegen.

Bei einer nacheilenden Anlenkung muss sich die Taumelscheibe für einen positiven Pitchwinkel nach unten bewegen.

Die allermeisten FBL Helikopter besitzen eine voreilende Anlenkung. Die folgenden Schritte werden daher am Beispiel einer voreilenden Blattanlenkung erklärt.

Weitergehende Info zum Thema Rotorkopf gibt es unter Rotorkopf

Kollektiven Pitchwinkel einstellen

9. Kollektive Pitchwinkel-Werte einstellen
Hierbei wird der maximale positive und maximale negative kollektive Pitchwinkel eingestellt. Einige FBL Systeme (z.Bsp. Microbeast) erlauben die separate Einstellung von positivem und negativem Kollektiven Pitchwinkel. In der Regel verändert man jedoch im FBL den positiven und negativen Pichwinkel in gleichem Maße, da nur eine einzige Einstellmöglichkeit für den kollektiven Pitchwinkel vorhanden ist. Möchte man einen geringeren oder gar keinen negativen Pitchwinkel einstellen, dann wird das erst nach Abschluss der Pitcheinstellung durch Verändern der Pitchkurve im Sender angepasst. Mehr dazu später...

Die TS muss während der Auf- bzw. Abwärtsbewegung stets waagerecht stehen.

10. Bewegungsrichtung der Servos auf Roll und Nick prüfen.
Bewege den Nick- und Roll-Knüppel, während der Pitchhebel etwa in Mittenstellung steht. Bei ROLL nach links muss die Taumelscheibe nach links kippen (in Flugrichtung gesehen). Bei Roll nach rechts muss die Taumelscheibe nach rechts kippen. Bei Nick nach vorn muss die Taumelscheibe nach vorn kippen. Bei Nick nach hinten muss die Taumelscheibe nach hinten kippen.

Falls die Kipp-Bewegungen der Taumelscheibe nicht zur Bewegung des Steuerknüppels passen, dann musst du dies im FBL mittels Umkehr der jeweiligen Funktion ändern.

Im Bavarian Demon 3x und 3SX FBL Systemen gibt es dafür in der Software Schalter für die Richtungsumkehr.

Pitcheinstellung im HC3SX

Zyklischen Pitchwinkel einstellen

Einige FBL Systeme erfordern es (z.Bsp. Microbeast Plus), einmalig einen vorgeschriebenen zyklischen Pitchwinkel als Referenzwert (Beispiel 6° für Roll) anzufahren. Dieser zyklische Pitchwinkel wird dann als Pitchwinkel-Referenz abgespeichert

Andere Hersteller erlauben die Einstellung der maximalen zyklischen Pitchwinkel für Roll und Nick separat (siehe Bild oben). Ausgehend von der Neutralstellung mit 0° kollektivem Pitchwinkel (Steuerknüppel in der Mitte), wird bei voll gedrücktem Steuerknüppel der Rollwinkel und der Nickwinkel gemessen und die Einstellungen im FBL entsprechend dem gewünschten maximalen zyklischen Pitchwinkel angepasst.

Auf der Seite Taumelscheibe gibt's ein paar Bilder zu den Taumelscheibenbewegungen.

Die Pitchwinkel werden an einem Zweiblattkopf genau so gemessen wie an Mehrblattköpfen. Entscheidend ist bei der Messung der zyklischen Pitchwinkel nur die Ausrichtung des Blattes, an dem gemessen wird.

Die mechanische Anlenkung der Rotorblätter über die Taumelscheibe erfolgt in der Regel mit 90° Verschiebung. Bei Vierblatt-Rotorköpfen oder Rotorköpfen mit noch mehr Blättern, ist in der Regel kein Platz für eine reine mechanische 90° Phasen-Verschiebung. In diesem Fall muss dieser Phasen-Winkel mit Hilfe einer "virtuellen Taumelscheibenverdrehung" auf elektronischem Wege korrigiert werden. Aber dazu gibts mehr Info in dem speziellen Kapitel Winkelvorlauf .

So werden die zyklischen Blattanstellwinkel für Roll und Nick gemessen

Messen des zyklischen Pitchwinkels, Roll und Nick
Winkelvorlauf - Voreilung Rotorkopf Anlenkung 90 grad

Das obere Bild zeigt einen typischen Zweiblattrotorkopf mit 90° voreilender Anlenkung der Blätter.

Zyklischen Pitchwinkel für Roll (Aileron) einstellen

Zum Einstellen des zyklischen Pitchwinkels für Roll (Aileron) wird der Rotorkopf so ausgerichtet, dass das zu messende Blatt parallel zur Längsachse des Helis steht! Es ist egal, ob am nach vorn zeigenden Blatt oder am nach hinten zeigenden Blatt gemessen wird. Die Winkel an den beiden Rotorblättern haben jedoch unterschiedliche Vorzeichen. Das Bild verdeutlicht die Zusammenhänge.

RC-Helikopter zyklischen Pitchwinkel einstellen für Roll

Zyklischen Pitchwinkel einstellen für Nick (Elevator)

Um den zyklischen Pitchwinkels für Nick (Elevator) einzustellen, wird der Rotorkopf so ausgerichtet, dass das Blatt an dem gemessen werden soll, genau in Querrichtung des Helikopters steht! Das Bild verdeutlicht die Zusammanhänge an einem rechtsdrehenden Rotorkopf. Bei einem rechtsdrehenden Hauptrotor soll das Rotorblatt zur Messung genau 90° nach links zeigen. Man kann auch am rechten Blatt messen, aber dort ist der Winkel dementsprechend negativ!

zyklischen Pitchwinkel einstellen für NICK

Diese Einstellungen funktionieren bei kleinen und großen Helikoptern gleichermaßen.

Ein kollektiver Pitchwinkel von über 14° ist nicht zu empfehlen, da es zu Strömungsabrissen durch starke Verwirbelungen am Rotorblatt kommen kann. Je höher der eingestellte zyklische Pitchwinkel ist, umso heftiger reagiert der Heli auf Nick und Roll.

Pitchwinkel einstellen am Mehrblatt-Rotorkopf

Heli RC Hubschrauber Pitchwinkel einstellen am Mehrblattkopf

Sicht von oben auf den Rotorkopf :

Die blau gekennzeichneten Gelenkkugeln an der Taumelscheibe stehen in Drehrichtung 90° vor den Achsen der Rotorblätter.

Es spielt keine Rolle wie schräg die Anlenkstangen stehen. Entscheidend ist nur die Position der Kugel an der Taumelscheibe relativ zur Achse des Rotorblattes.

Pitchwinkel einstellen am Helikopter mit Mehrblattkopf mit virtueller Taumelscheiben Verdrehung

Draufsicht auf einen 4 Blatt Rotorkopf:

Hier ist noch einmal die Position der Anlenkkugeln am Innenring der Taumelscheibe relativ zur angelenkten Rotorblatt-Achse dargestellt.

Der Winkel der Voreilung beträgt auch hier mechanisch genau 90°.

Je nach Konstruktion des Rotorkopfes, vor allem aber mit erhöhter Blattzahl kann nicht mehr mit einer rein mechanischen 90°-Voreilung gearbeitet werden. Daher muss in einem solchen Falle entweder mit mechanischen Sonderlösungen oder besser mit einer virtuellen Vorlaufwinkel-Korrektur, virtuelle Taumelscheibenverdrehung genannt, gearbeitet werden.

Winkelvorlauf mit virtueller Taumelscheibenverdrehung korrigieren

Ist mechanisch keine 90° versetzte Anlenkung mehr möglich, dann mus mit einer virtuellen Taumelscheiben-Verdrehung gearbeitet werden. Der Effektive Vorlaufwinkel von 90° setzt sich dann aus dem mechanisch gegebenen Vorlaufwinkel und der elektronischen Vorlaufwinkel-Korrektur zusammen.

Beim Arbeiten mit virtueller TS-Verdrehung ist zu beachten, dass die Kippbewegung der Taumelscheibe als Reaktion auf zyklische Steuerbefehle nicht mehr in der gewohnten Richtung erfolgt, sondern vielmehr genau um den Betrag der eingestellten virtuellen TS-Verdrehung versetzt.

Im Klartext: Bei eingestellten +35° virtueller TS-Verdrehung kippt die Taumelscheibe bei Nick nicht mehr genau in Flugrichtung, sondern um +35° nach rechts versetzt. So stimmen dann die zyklischen Blattwinkel trotz mechanisch "unkorrekter" Einstellung wieder genau!

Im Beispiel beträgt der mechanische Winkel zwischen Rotorblatt und Anlenkkugel an der Taumelscheibe 55°. Die Anlenkkugel am Innenring der Taumelscheibe steht genau unter der Kugel am Blatthalter.

Das Anlenkgestänge verläuft parallel zur Rotorwelle.

Die Kugel an der Taumelscheibe eilt der Blattachse 55° voraus. Um die erforderlichen 90° Vorlaufwinkel zu erreichen, sind hier +35° virtuelle TS-Verdrehung einzustellen. 55° + 35° = 90°.

Die virtuelle Taumelscheiben-Verdrehung kann sowohl positive als auch negative Werte haben. Bei der Einstellung muss unbedingt darauf geachtet werden, dass die Taumelscheibe in der richtigen Richtung virtuell verdreht wird.

Mehrblattkopf Heli mit virtueller Taumelscheiben Verdrehung

Kontrolle der Richtigkeit des Winkelvorlaufes

Es gibt eine einfache Methode, um die Richtigkeit des Effektiven Winkelvorlaufs zu kontrollieren.

Ein Blatthalter/ Rotorblatt wird dabei parallel zur Längsachse des Heli ausgerichtet. Wenn nun ausschließlich NICK gesteuert wird, darf das Blatt seinen Anstellwinkel nicht verändern. Verändert sich der Anstellwinkel des Blattes, dann stimmt der effektive Vorlaufwinkel nicht.

Pitchkurve für Normalflug, Schwebflug, Anfänger anpassen

Standard 3D Pitchkurve (symmetrisch)

symmetrische Pitchkurve am Heli einstellen

Die Einstellung der Pitchwinkel haben wir mit einer symmetrischen Pitchkurve durchgeführt. Positiver und negativer Pitchwinkel sind damit in der Regel gleich.

Normalerweise kann diese Einstellung auch so bleiben. Der Heli schwebt dabei in Normalfluglage bei Stellung des Pitch Steuerknüppels etwas oberhalb der Mittelstellung. Das ist nicht weiter schlimm, denn es ist nur eine Gewöhnungssache.

Möchte man aber keinen oder nur einen kleinen negativen Pitchwinkel, dann verändert man dies an der Pitchkurve im Sender. Man tut dies aber erst nachdem die komplette Pitchwinkel-Einstellung durchgeführt wurde.

NUR Normalflug Pitchkurve (Schwebflug, auch Anfänger, kein 3D)

symmetrische Pitchkurve einstellen und anpassen

Eine solche Veränderung der Pitchkurve (wie im Bild zu sehen) bewirkt, dass der Heli schon bei Pitchknüppel in Mittelstellung schwebt.

Die vorzunehmende Veränderung an der Kurve ist einfach und besteht im Wesentlichen darin, den maximalen negativen Kollektiven Pitchwinkel durch Anhebung der Kurve auf der linken Seite zu verringern.

Die dargestellte Veränderung bewirkt, dass der kollektive Pitchwinkel, nur noch von etwa (minus) -3° bis (plus) +10° Pitchwinkel reicht.

Existenziell wichtig bei der Einstellung der Pitchinkel ist die Einhaltung der Reihenfolge der Einstellungen!
