Ein Helikopter mit Turbinenantrieb ist wohl der Traum vieler Modellheli- Besitzer. So habe auch ich schon lange davon geträumt, irgendwann mal einen solchen Heli zu fliegen bzw. zu besitzen.

Bei Youtube findet man einige schöne Videos, auf denen der Sound der Turbine gemischt mit dem Geräusch der Rotorblätter Lust auf mehr macht. Vorgeflogen von Top- Piloten vermitteln sie den Eindruck, einen ganz großen Heli vor sich zu haben.

Big Scale Lama von Vario mit Turbine - Heli-Planet Modellbau und Flugschule

Was jedoch kein Video wiederzugeben vermag, ist die unvergleichliche spannende Atmosphäre und der Geruch nach verbranntem Kerosin, der Männerherzen (und nicht nur diese) höher schlagen lässt.

Aber solch ein Heli in ausreichender Größe mit Turbine ist relativ teuer und nicht wirklich für Anfänger geeignet.

Das hat auch mich lange davon abgehalten, einen solchen Heli zu erwerben - bis zu jenem Tag als ich mich urplötzlich dazu entschieden habe: "Jetzt oder nie!"

RC Helikopter Lama SA315B Vario Scale 1:4 - Heli-Planet Modellbau

Anbieter in diesem Sektor gibt es einige, aber von Anfang an hatte ich mit der Big Lama SA315B von VARIO Helicopter geliebäugelt. Zum einen hat diese Heli- Bauart mit Gitterrumpf viele Liebhaber in der Scaleheli- Szene, zum anderen ist die Lama das ideale Einsteigerobjekt in die Klasse der Big Scale Turbinenhelikopter.

Die Turbine befindet sich außen am Heli und ist nicht in einem Rumpf versteckt.

Die Kühlung der Turbine ist bei dieser offenen Bauart unproblematisch.

Die Abgasführung ist relativ simpel, und der gesamte Aufbau des Helis ist für modellbauerprobte Finger gut zu bewerkstelligen.

Wer zwei linke Hände und keine Ahnung hat, der lasse trotzdem lieber die Finger davon und erwerbe ein fertiges Modell.

Meine Wahl fiel auf die SA315B Lama von Vario Helicopter, weil Vario Helicopter ist ein sehr renommiertes deutsches Unternehmen in diesem Bereich ist, welches einen guten Ruf genießt und für Qualität und vorbildlichen Kundenservice bekannt ist. Die Palette an bei Vario Helicopter erhältlichem Zubehör ist sehr groß und man bekommt sozusagen alles aus einer Hand geliefert. Vario bietet auch kleinere Modelle als die Big Lama an, die es für Elektro-, Benzin- und Turbinenantrieb gibt.

Trotz der sehr großen Auswahl an Vario Helikoptern habe ich mich für das Modell in Big Scale Ausführung für Turbinenantrieb entschieden.

Die Vario Big Lama Nr. 3401 wird komplett mit Mechanik geliefert und ist für den Einbau einer Jakadofsky Turbine vorbereitet. Die Turbine erhält man direkt bei Jakadofsky. Die Jakadofsky Turbine ist fast einfacher zu installieren und in Betrieb zu nehmen als ein Benzin- oder Glühkerzenmotor.

Der Turbinensound ist unverkennbar und einzigartig. Die Bedienung ist kinderleicht - Schalter umlegen, und die Turbine startet automatisch.

Da ich die Turbine mit Kerosinstart gewählt habe, entfällt auch das Anschließen einer Gaskartusche vor dem Turbinenstart. Das alles ist recht unkompliziert - was nicht implizieren soll, dass ich nicht in heller Aufregung war vor dem ersten Turbinenstart.

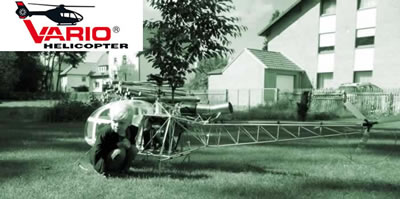

Noch aufgeregter war ich vor dem ersten kurzen Abheben der Big Lama. Etwas weiche Knie gehören beim "ersten Mal" wohl immer dazu!

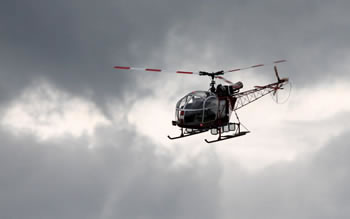

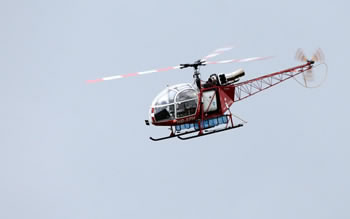

Während des ersten Rundfluges mit der Big Lama kam echte Begeisterung auf. Die Lama war zu diesem Zeitpunkt noch nicht lackiert und noch nicht scalemäßig ausgebaut.

Entsprechend den Vorgaben des Originals der SA315B sorgt die Gitterkonstruktion auch beim Modell für eine Gewichtsreduktion und eine drastisch reduzierte Seitenwind- Anfälligkeit des Hecks.

Die Big Lama von Vario ist sehr wendig und lässt sich ausgezeichnet durch die Lüfte bewegen. Das Flugbild ist einzigartig und der Turbinensound sorgt für Gänsehaut beim Fliegen.

Die Lama ist ein ganz besonderer Helikopter. Ich habe meine Entscheidung bis heute nicht bereut.

Modellbeschreibung Lama

  • Kategorie: Neubau 2013
  • Modellbezeichnung: SA 315 B Lama / Vario Big Scale
  • Hersteller Bausatz: Vario Helicopter Gräfendorf
  • Antrieb: Jakadofsky Wellenleistungsturbine PRO Edition
  • Aufbau: Heli-Planet Modellbau und Flugschule
  • Maßstab: 1 : 4
  • Länge: 240cm
  • Höhe: 84cm
  • Rotordurchmesser: 250cm
  • Blattzahl: 3
  • Fertigstellung: 2014, Umbau 2019 (teilweise begleitet durch D-Max Die Modellbauer - The next genaration)
  • Komponenten: Vario Rumpf mit Turbinenmechanik, Jakadofsky Wellenturbine PRO Edition 5kW mit Kerosinstart, Bavarian Demon 3-SX, Scalebeleuchtung/Aurora LCU von Emcotec, Power Management System von Engel Modellbau, RX/TX 2,4GHz FassTest Futaba, GFK Tanks von Helifactory, usw.

Credits: Rolf Simon, Heinz Küch,

Original Lama

Erstflug:

Der Erstflug des Originals erfolgte am 17. März 1969.

Beschreibung:

Die SA315B Lama ist eine Weiterentwicklung der Konstruktion der Aluette II. Den Spitznamen "Lama" bekam die SA315B von den indischen Streitkräften verliehen, die die Lama im Einsatz hatten. Die Lama kann 1to Last bis auf eine Höhe von 2500m transportieren.

Am 21.Juni 1972 wurde der damalige Höhenrekord gebrochen, als Jean Boulet mit seiner Lama eine Höhe von 12.442 Metern erreichte.

Erst 2002 wurde dieser Höhenrekord mit einer A-Star AS350 (Eurocopter) gebrochen.

Bildergalerie Vario Helicopter Big Lama SA315B

Helikopter Kabine SA315B Lama von Heli-Planet Modellbau

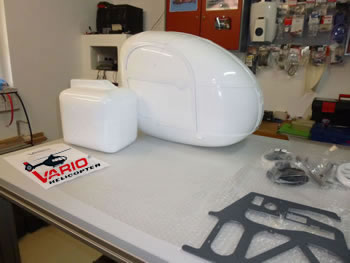

Man erahnt die Dimensionen, wenn man die Pilotenkabine anschaut. Neben der Kabine steht die Tank- Attrappe, die bei dieser Version der Lama erst zurechtgeschnitten und am Modell bzw. der Mechanik befestigt wird.

Ferngesteuerter Hubschrauber- Helikopter SA315B Lama bauen - Heli-Planet Modellbau

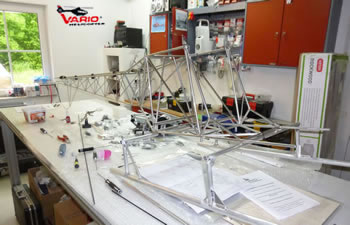

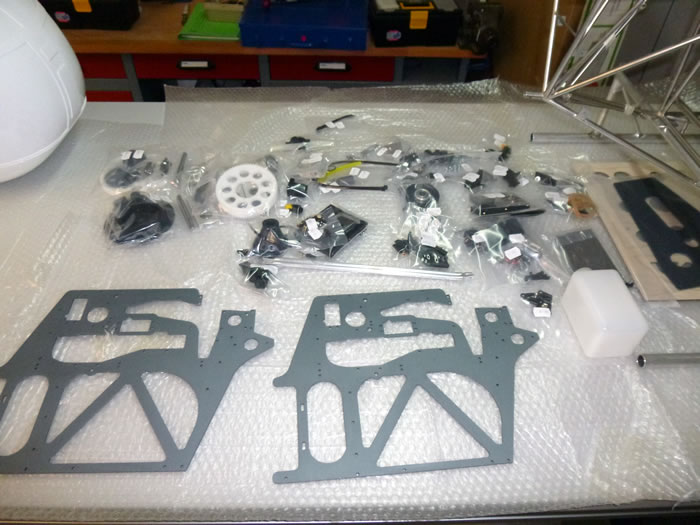

Viele Einzelteile wollen erst einmal zusammengefügt werden. Keine Arbeit für handwerklich Unbegabte. Für die Montage der Mechanik sollte man schon mehrere Stunden einplanen und sich Zeit nehmen, damit am Ende alles passt. Im Bausatz hatte sich ein Seitenteil eingeschlichen, welches unpassende Bohrlochpositionen hatte. Vario tauschte beide Seitenplatten jedoch binnen eines Tages aus, so dass es relativ zügig mit der Montage weiter ging.

RC Helikopter Big Scale Alouette - Heli-Planet Modellbau

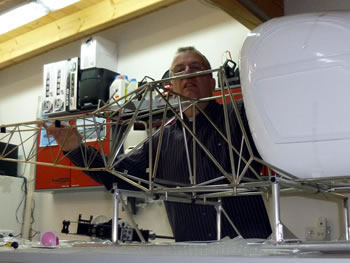

Der Heckausleger und das Chassis sind aus Edelstahl gefertigt, das Landegestell aus Aluminium. Alles passt gut zusammen.

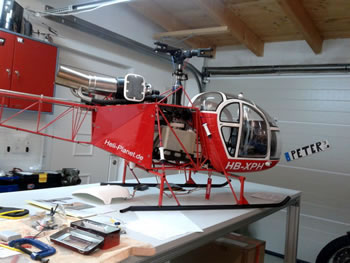

Provisorisch zusammengebaut sieht man schon was es mal werden soll. An der Rückseite der Kabine muss die Öffnung vergrößert werden. Die Fenster- und Tür- Öffnungen müssen noch ausgeschnitten werden.

Ferngesteuerter Scale Helikopter  SA 315 B Lama Mechanik mit Turbine von Heli-Planet Modellbau

RC Helikopter Lama Big Scale Turbine im Rohbau

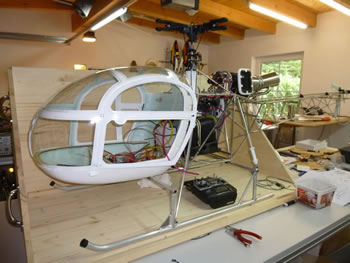

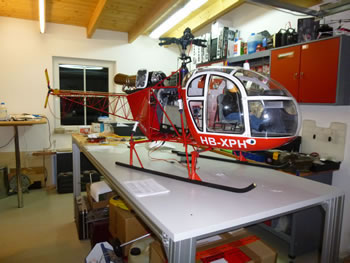

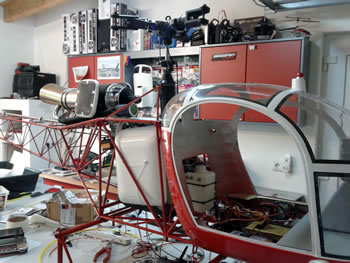

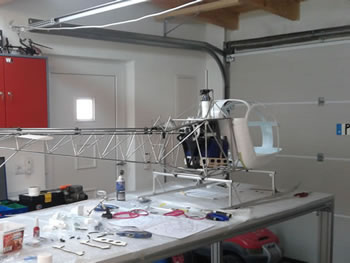

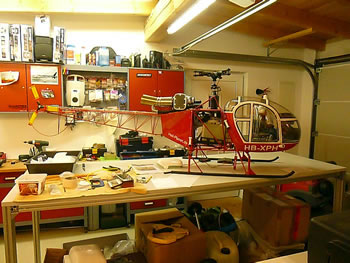

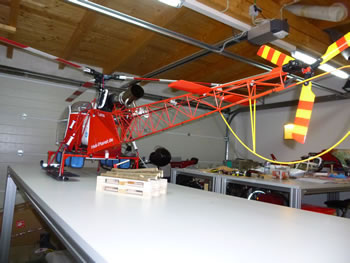

Es wird so langsam eng in der Werkstatt. Das Ausschneiden der Fenster und Türöffnungen ging zügig von der Hand. Die Kabine ist sehr stabil gearbeitet. Die Türen (hier noch nicht montiert) sind mit CFK Roving im Rahmen verstärkt und somit sehr verwindungssteif.

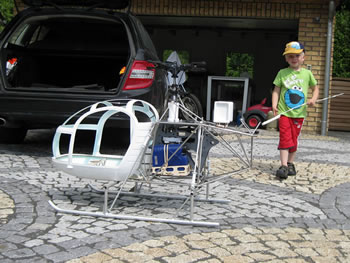

Anprobe! Auf den Kufen stehend passt die Lama in keinen Kombi PKW! Zum Transport wird eine spezielle Konstruktion benötigt, so dass das Modell gekippt werden kann. Dazu später mehr.

Helikopter SA 315B von Heli-Planet Modellbau

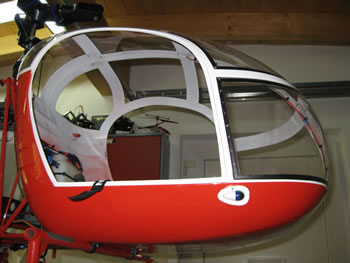

Die Scheiben sind hier schon eingepasst und mit Klebeband fixiert. Das Zuschneiden der Fensterscheiben ist eine zeitraubende Arbeit, zumindest wenn man die Scheiben sehr passgenau haben will.

RC Scale Helikopter Lama von Heli-Planet Modellbau und Flugschule

Savöx HV Servos kommen in meiner Lama zum Einsatz. Die haben sich auch bestens in meinen anderen Modellen bewährt. Aber das ist eine Frage der persönlichen Vorlieben.

Helikopter Servos für SA315B Lama Vario Big Scale

Scale Helikopter SA315B Lama FBL Schallschutzhaube

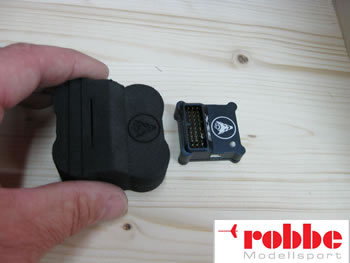

Das eingesetzte Flybarlesssystem BavarianDemon 3SX (robbe HC-3SX Nachfolger) wird mit einer Ultraschallschutzhaube abgedeckt, damit keine Störungen an den Sensoren durch davon der Turbine abgegebenen Ultraschall hervorgerufen werden können. Das 3SX ist mit dieser Haube zum Einsatz mit Turbinenantrieb freigegeben.

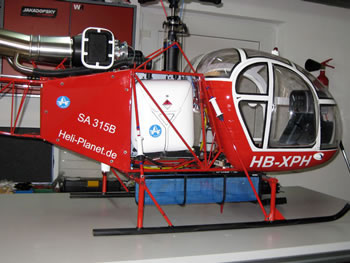

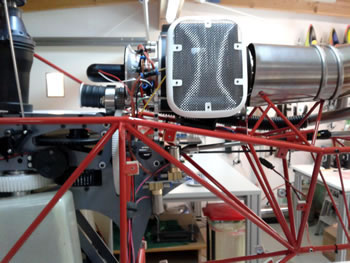

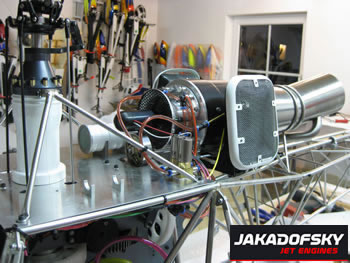

Hier sieht man die betriebsbereit eingebaute Turbine vom Typ Jakadofsky Pro Edition mit Nimonic Turbinenrad und Kerosin- Startsystem. Die Vario Mechanik ist bereits für die Aufnahme dieser Turbine vorbereitet.

Helikopter SA315B Lama Turbine von Heli-Planet Modellbau

Scale Helikopter von Heli-Planet Modellbau Turbine Steuereinheit

Im Cockpit unter dem Boden sind die Empfangsanlage und die Turbinen- ECU, sowie das 3SX (unter der Schallschutzhaube) eingebaut. Hier werden auch die Beleuchtungssteuerung und alle anderen elektronischen Einbauten Platz finden.

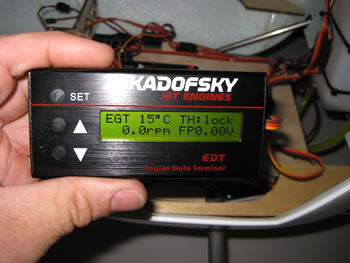

Das Datenterminal der Turbine (EDT). Hier können alle notwendigen Einstellungen für die Turbinensteuerelektronik vorgenommen werden und Betriebsdaten abgerufen werden.

Lama Scale Helikopter mit Turbine von Jakadofsky

Hier steht die Lama in der Transportvorrichtung. Die Kufen werden auf dem Boden fixiert und dann wird das ganze Gestell 90 Grad auf die Seite gedreht, so dass die Lama seitlich an den Kufen hängt.

Big Scale Helikopter Lama Transport Gestell von Heli-Planet Modellbau

RC Helikopter Turbinenstart Lama

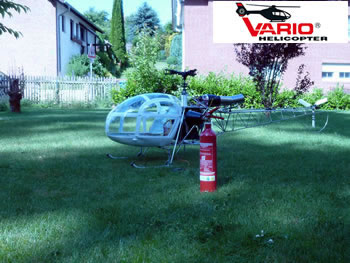

Die Lama ist bereit für den ersten Turbinenstart. Der Feuerlöscher steht für den Notfall bereit. Das ist obligatorisch.

Baubericht Helikopter Lama SA315B mit Jakadofsky Turbine

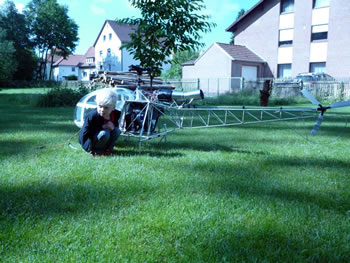

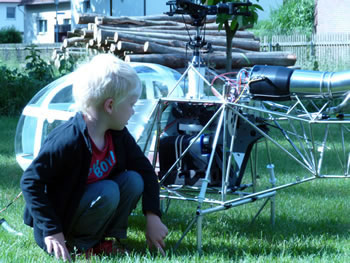

Dann kann mein Sohn Lukas (damals 5 Jahre alt) fast mit einsteigen - bereit zum Turbinentest!

Helikopter Jakadofsky Turbine in Lama SA315B

"Precheck" vor dem Start der Turbine. Nein, das ist Spielzeug für große Jungs.

nach oben

An dieser Stelle einen großen Dank an Heinrich Küch, der mit Rat und Tat zur Seite stand und diese Lagerböcke und die Führungen für die Heckrotorwelle und die Heckansteuerung, sowie die Abdeckung für die Luftfilterattrappe nach einer Vorlage von Rolf Simon aus Aluminium anfertigte. Von Vario werden durchaus brauchbare Kunststoffhalter mitgeliefert, die allerdings fest eingeklebt werden müssen und dann nicht mehr lösbar sind. Da die Lama erst nach dem Testflug lackiert/ pulverbeschichtet werden soll, haben wir uns für diese Variante mit den Klemmböcken entschieden.

Scale Helikopter Lama Führung Heckgestänge

Scale Helikopter SA315B Lama Ring Abdeckung Luftfilter

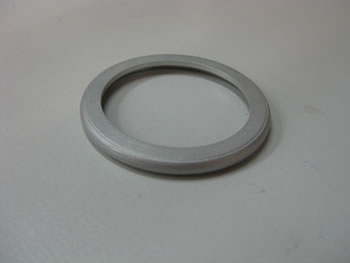

Diese Abdeckung der Luftfilterattrappe wurde ebenfalls von Heinz angefertigt.

RC Scale Helikopter Luftfilterdeckel SA315B Lama

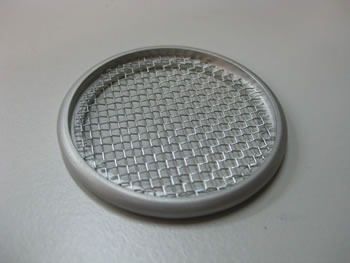

Die Abdeckung der Luftfilterattrappe hier mit eingesetztem Gitter...

Helikopter Scale Luftfilter Attrappe SA315B Lama

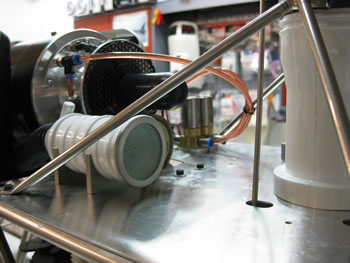

...und hier der Ring und das Gitter an Ort und Stelle montiert - in noch unlackiertem Zustand.

Aluminium Lagerbock für Heckantrieb Big Scale Lama Vario - Heli-Planet Modellbau

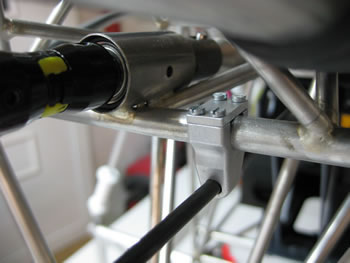

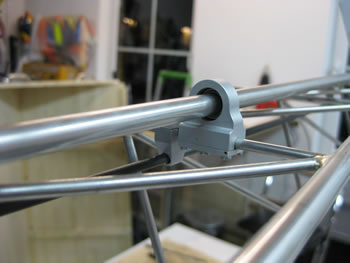

Einer der von Heinz angefertigten Lagerböcke, die die Heckantriebswelle führen. Die Lager wurden mit Lagerkleber eingeklebt.

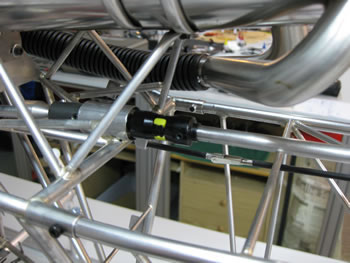

Hier sieht man die vordere Klauenkupplung der Heckantriebswelle und die Verbindung zwischen vorderem und hinterem Heckanlenkungsgestänge. Die Klauenkupplung, sowie der Gabelkopf ermöglichen die einfache und minutenschnelle Demontage des Heckauslegers. Durch Auseinanderziehen der Kupplungsklauen kann die formschlüssige Verbindung gelöst werden. Zwischen den Klauen befindet sich ein flexibler PU Puffer. Der Heckausleger ist mit drei Schrauben am Rumpfmittelteil befestigt. Das gibt ausreichend Stabilität. Der gesamte Rahmen und das Heck sind extrem biegesteif und stabil.

Scale Helikopter Lama - Heckantriebskupplung - Heli-Planet Modellbau

Jungfernflug Helikopter erster Start SA315B Turbine Lama von Heli-Planet Modellbau und Flugschule

Am Abend des 30.Juni, genau einen Monat nach Beginn der Montagearbeiten werden zum ersten mal die Hauptrotorblätter zum Testlauf montiert.

RC Helikopter Big Lama - Heli-Planet Modellbau und Flugschule

RC Helikopter Testflug SA315B Lama von Vario - Heli-Planet Modellbau

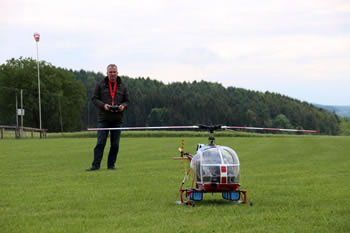

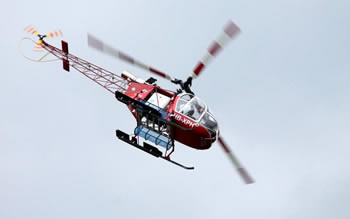

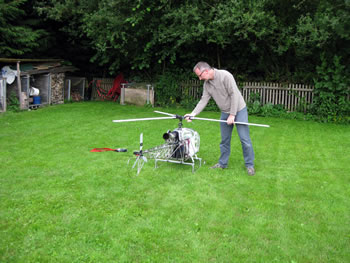

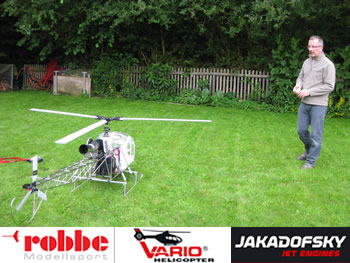

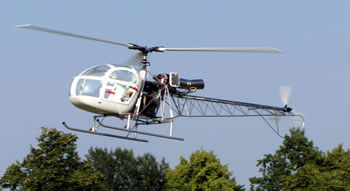

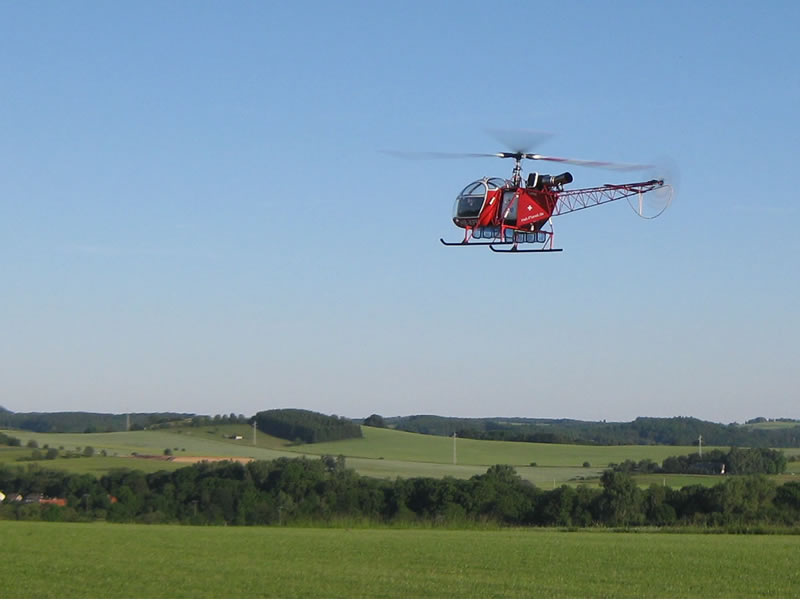

Der erste Testflug der rohbaufertigen Vario Lama wurde auf dem Fluggelände des Heliclubs Westerode durchgeführt.

Ein Heli dieser Größe unterscheidet sich im Flugverhalten etwas von anderen Modellen, aber das war mir vorher klar. Das Verhältnis zwischen Gewicht und Antriebsleistung ist wesentlich ungünstiger als bei anderen Helikoptern, die für 3D Flug ausgelegt sind. Wenn etwa 20kg Masse in Bewegung geraten, dann spürt man förmlich die kinetische Energie, die im Modell steckt. Für extrem leistungsgewöhnte 3D Helipiloten ist erst einmal Umgewöhnen angesagt. Man sollte bestrebt sein, den Heli immer in einer horizontalen Bewegung zu halten - möglichst den "Tragflächeneffekt" des Rotorkreises ausnutzend. Wenn man das beachtet, dann wird man von diesem Modell mit einem einmaligen Flugbild und einem außergewöhnlichen Flugerlebnis belohnt.

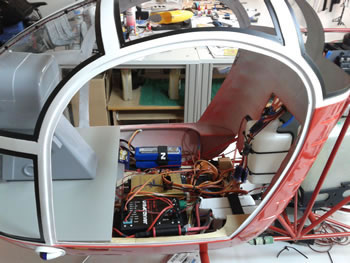

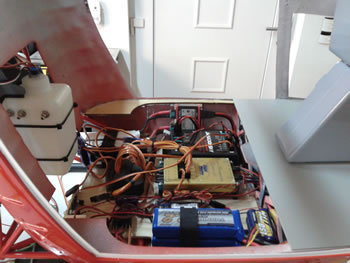

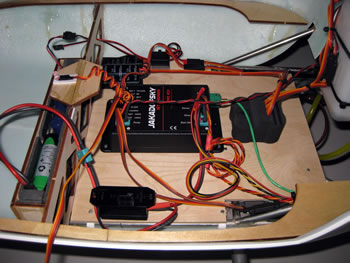

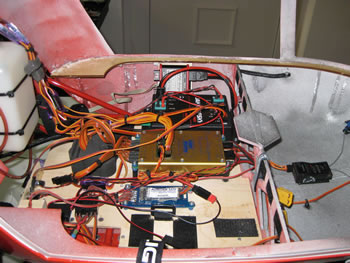

Hier ist die finale Elektronik zu sehen, die im Cockpit unter dem Boden eingebaut wird. Neben der ECU für die Turbine ist ein Power Management System "gold" von Engel Modellbau installiert,welches die Servos getrennt von der restlichen Elektronik mit Spannung versorgt. Dieses PMS verfügt über eine eingebaute Akkuweiche, an die 2 Stück 2S Lipos angeschlossen werden können. Rechts neben dem PMS sieht man die Beleuchtungssteuerung "Aurora" und eine Akkuweiche DPSI "Ampere" von Emcotec. Die DPSI Ampere wird von 2 Stück 3S Lipos gespeist und stellt 12 Volt für die Turbine und die Turbinen- ECU bereit. Belastbar ist das DPSI "Ampere" mit bis zu 60A Stromstärke.

RC Helikopter Elektronik Steuereinheit für Turbine Lama

Helikopter Helikopter SA 315B Lama, Kanzel bearbeitet - Heli-Planet Modellbau

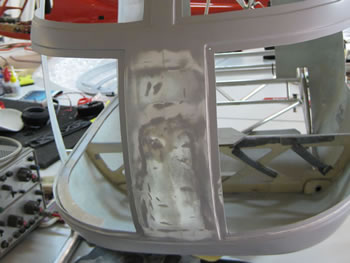

Die angedeuteten Wartungsklappen an der Nase der Pilotenkanzel wurden abgeschliffen und gespachtelt. Hier werden später detailgetreue Wartungsklappen aufgebracht.

RC Helikopter Lama Aufbau - Rahmen lackiert - Heli-Planet Modellbau

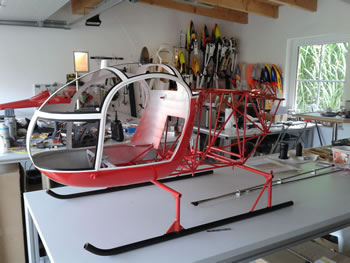

Edelstahlrahmen, Landegestell und Kanzel, fertig lackiert.

RC Helikopter CFK Tank für Kerosin für Lama Vario von Heli-Planet Modellbau

CFK Kerosin-Tank

Detail Turbine mit Ventilen

Turbinen Helikopter Lama Mechanik und Turbine von Heli-Planet Modellbau

RC Helikopter Hoppertank Lama Big Scale Turbine Vario - Heli-Planet Modellbau

Detail

RC Helikopter Magnetventile Kerosinzufuhr Turbine Big Lama Vario - Heli-Planet Modellbau

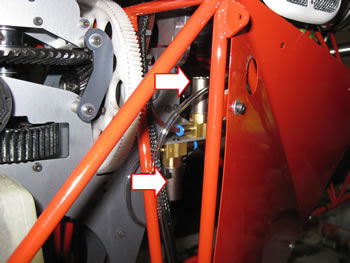

Magnetventile für die Kerosinstartvorrichtung und die Hauptkerosinversorgung der Turbine

nach oben

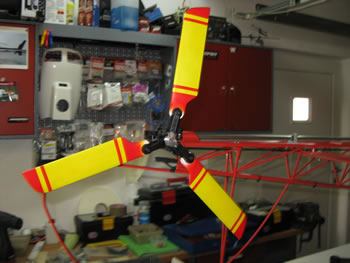

Heckrotorblätter lackiert

RC Helikopter Heckrotor Vario Lama - Heli-Planet

Big Scale RC Helikopter Vario Lama von Heli-Planet Modellbau und Flugschule

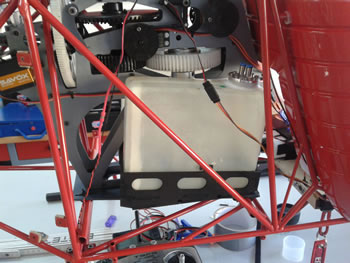

Hier zu sehen ist einer der beiden CFK Tanks, die ich sicherheitshalber anstatt der Vario Tanks eingebaut habe.

Kanzel mit Positionslicht (Eigenbau)

RC Helikopter Vario Lama von Heli-Planet Modellbau

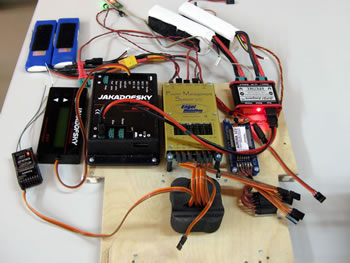

Elektronik (ohne Akkus)

RC Scale Helikopter Elektronik Einbau Vario Lama - Heli-Planet Modellbau

Elektronik mit Akkus

RC Elektronik Einbau in Helikopter Vario Lama - Heli-Planet Modellbau und Flugschule

Elektronik mit Akkus

Akkueinbau für Beleuchtung Vario Helikopter Lama - Heli-Planet Modellbau

RC Helikopter Low Budget Cockpit SA315B Vario Lama

Cockpit im Rohbau

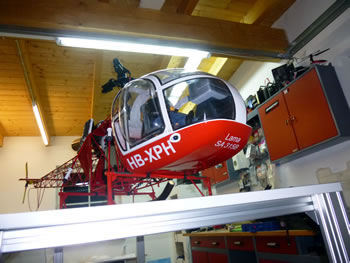

Kanzel mit Applikationen

RC Helikopter Big Scale Turbine Lama - Heli-Planet Modellbau

RC Helikopter Baubericht SA315B Lama - Heli-Planet Modellbau und Flugschule

Kanzel mit Applikationen

Heli mit Applikationen. Es fehlen noch die Tankabdeckungen

Baubericht Helikopter SA315B Vario Big Scale Lama von Heli-Planet Modellbau und Flugschule

Baubericht RC Helikopter SA315B Big Scale Lama - Heli-Planet Modellbau

Heli mit Applikationen. Es fehlen noch die Tankabdeckungen

Sieht aus wie ein echter

Big Scale Turbinen Helikopter SA315B Lama Baubericht - Heli-Planet Modellbau

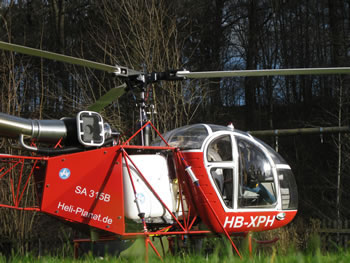

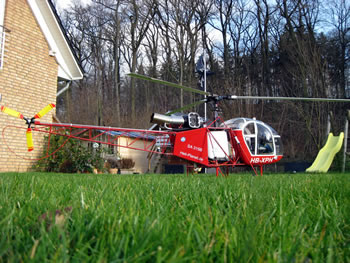

Ein Lama im Garten ;-)

Baubericht Helikopter SA315B Vario Lama - Heli-Planet Modellbau

Baubericht Helikopter Vario Big Scale Lama - Heli-Planet Modellbau

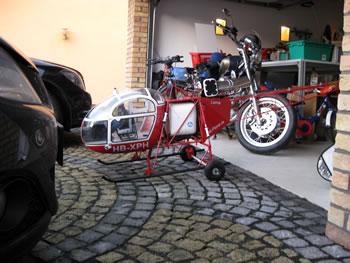

Lama vor der Garage auf Transportfahrwerk

Big Scale Helikopter Lasthaken Vario Lama - Heli-Planet Modellbau

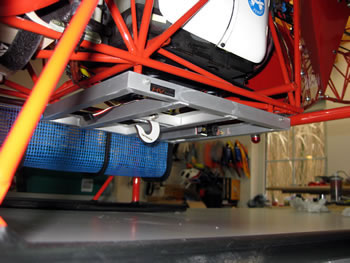

Detailfoto vom Lastkaken, Eigenbau

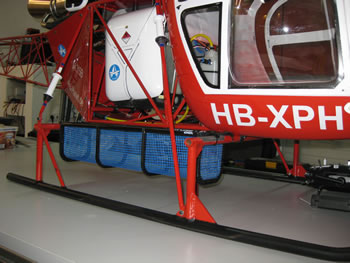

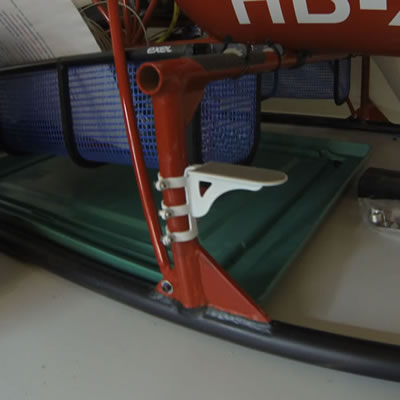

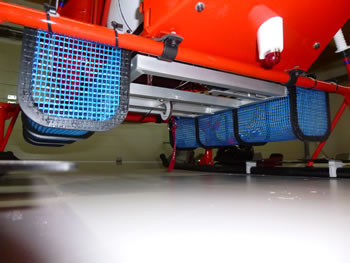

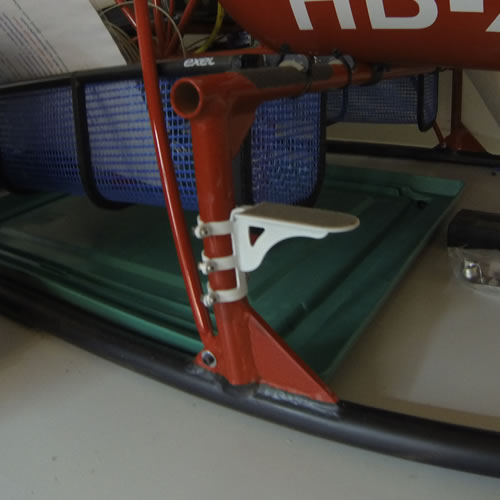

Detailfoto vom Lastenkorb auf einer Seite; Ausrüstung beidseitig, Eigenbau

RC Flugschule, Hubschrauber, fliegen lernen, heli-planet

Detailfoto Lastenkorb

RC Flugschule, Hubschrauber, fliegen lernen, heli-planet

RC Flugschule, Hubschrauber, fliegen lernen, heli-planet

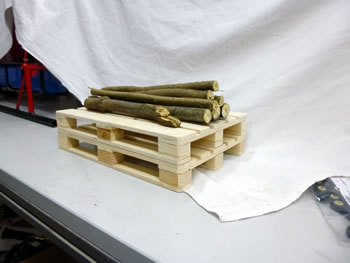

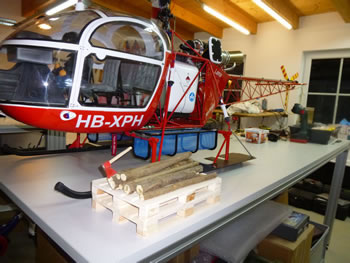

Scale Europaletten 1:4, Hintergrund: Die Lama hat einen Lasthaken, Scale Transportkiste und Drahtseile zum Anhängen in Arbeit

RC Flugschule, Baubericht Hubschrauber, Helischule, heli-planet

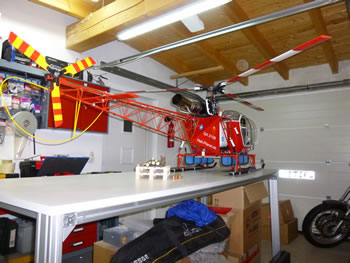

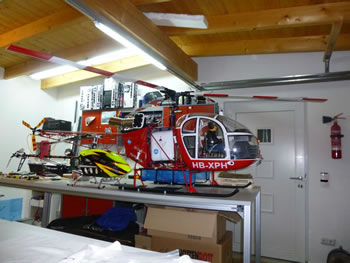

Größenvergleich mit dem 700er Rex

RC Flugschule, Hubschrauber, fliegen lernen, heli-planet

nach oben

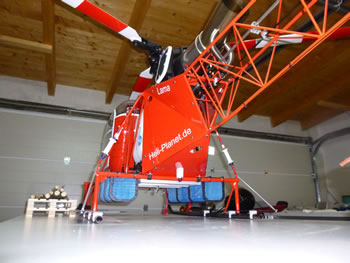

Die Lama ist ein schöner Arbeitshelikopter

RC Flugschule, Hubschrauber, Helischule, heli-planet

Detailfoto Lasthaken von hinten

RC Flugschule, Hubschrauber, Helischule, heli-planet

RC Flugschule, Hubschrauber, Helischule Baubericht, heli-planet

Detailfotos

RC Flugschule, fliegen lernen, heli-planet, Helikopter Lastenkorb SA315B Lama

flugschule, Modellbau,fliegen lernen,helikopter,heli-planet

Detailfoto

RC Flugschule, fliegen lernen, Helikopter Lastenkorb SA315B Lama

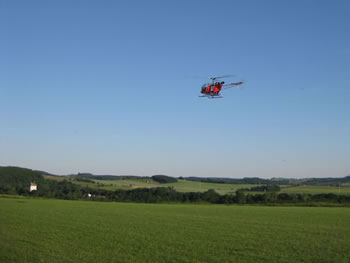

Impressionen

RC Helikopter Flugschule, fliegen lernen bei Heli-Planet Flugschule

Helikopter, Scale Heli, Big Lama, heli, planet

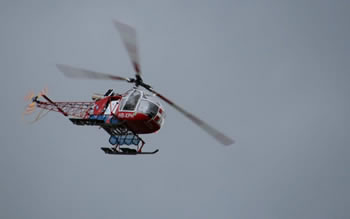

Impressionen

Helikopter Modell, fliegen lernen in der Helischule Heli-Planet

Schnappschuss von Flugfeld des LSV Bad Lauterberg

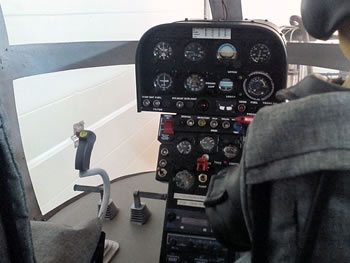

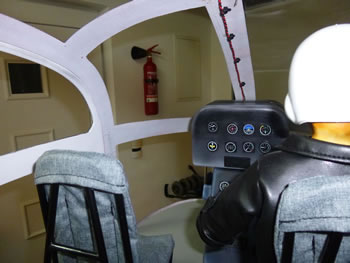

Detailfoto vom Cockpit

Big Lama Cockpit Scale

Helikopter Lastenkorb SA315B Lama

Impressionen

RC Big Scale Helikopter mit Turbine und Lastenkorb Vario Lama - Heli-Planet Modellbau

Helikopter Lastenkorb SA315B Lama

Impressionen

Helikopter Flug in der Dämmerung SA315B Vario Lama

RC Helikopter Turbine Vario SA315B Lama

Impressionen

RC Helikopter Vario SA315B Lama von Heli-Planet Modellbau

Helikopter mit Turbine und Lastenkorb SA315B Lama

Impressionen

Helikopter Lastenkorb SA315B Lama

Helikopter Lastenkorb SA315B Lama

Impressionen

Hier ein Video der Lama zusammen mit einer Bell212
