Baubericht AS 355 - Maßstab 1:6.7

Im Jahr 2013 habe ich mir ein altes Scalemodell bei Ebay ersteigert und dann leider festgestellt, dass der Aufwand, dieses Modell zu restaurieren, viel höher ist, als ein neues Modell aufzubauen. Ich habe mich aber trotzdem entschlossen, es durchzuziehen. Diese AS355 Twin Squirrel ist was besonderes und unverkäuflich.
AS355 Twin Squirrel

Modellbeschreibung

Kategorie:Restaurierung Status:Probeflug absolviert, Lackiervorbereitung Modellbezeichnung:AS 355 AStar 355, Twin Squirrel Hersteller:Graupner Antrieb:Elektro, Uni- Mechanik Umbau auf Elektro Maßstab:1 : 6.7 Länge:167cm Breite:44cm Höhe:50cm Rotordurchmesser:160cm Blattzahl:3 Altersangabe:keine Angaben Komponenten:Graupner Rumpf (restauriert), Graupner Uni- Mechanik umgebaut auf Elektro, Motor Align BL 700MX - 530kV, Castle Creation Phoenix ICE 120HV, BEC Jeti Max aus 2x 2S Lipo, 2x 6S Lipo 5000, Spinblades Matt Black Scale 655mm Sonderanfertigung (Ein Danke an Marc Trautmann von Spinblades), Robbe Helicommand HC3-SX, 8 Kanal Empfänger Futaba S-Bus, Servos Hitec

Original

Erstflug:Der Erstflug des Originals erfolgte am 28 September 1979. Beschreibung:Die Eurocopter AS355 Ecureuil 2 (Twin Squirrel) ist ein Doppelturbinen- Leichthubschrauber, der ursprünglich von Aérospitale (heute Teil von Eurocopter), gebaut wurde. Die AS355 wurde in Nordamerika als TwinStar vermarktet.

Bildergalerie AS355

Heim Helicopter Graupner AS355 Twin Suirrel

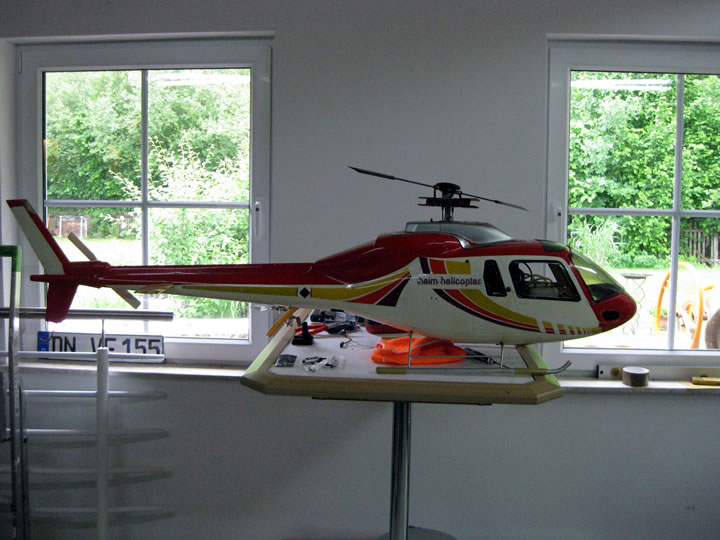

In diesem Zustand wurde die AS 355 von Graupner erworben. Der Rumpf war mehrfach beschädigt, die Domabdeckung so brüchig, dass sie unbrauchbar war. Der alte Zweiblatt- Paddelkopf ist noch drauf und als Antrieb ist ein Verbrennermotor installiert.

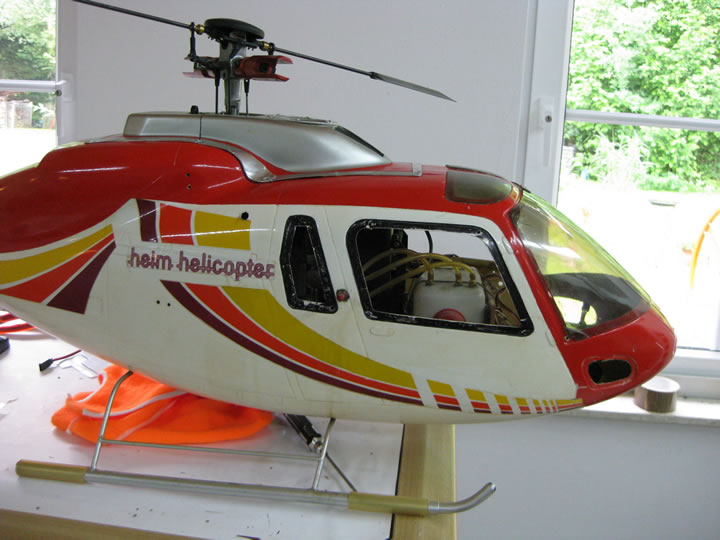

...hier nochmal in großer Darstellung. Zu erkennen ist der Tank im Inneren.

AS 355 Modellhelikopter alt
Mechanik Graupner Heim, AS355 Umbau auf Elektroantrieb Helikopter Modell

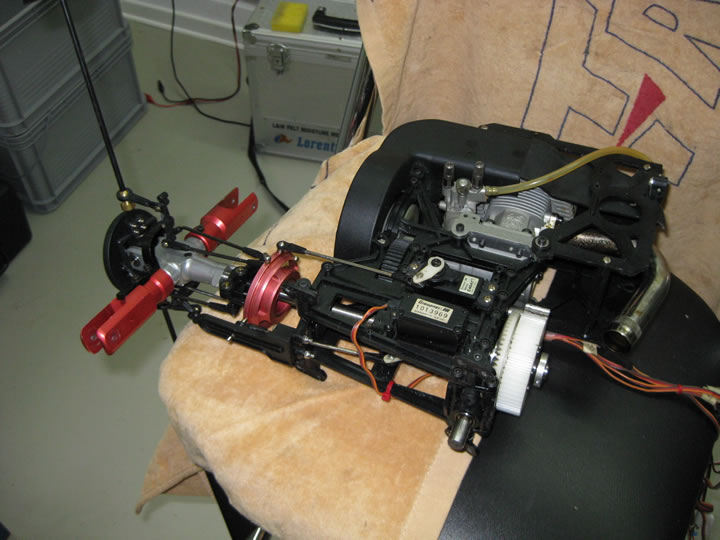

Die ausgebaute Mechanik mit Verbrennermotor und den alten Servos. Die Mechanik wird auf brushless Elektroantrieb für 12 S Lipo- Betrieb umgebaut.

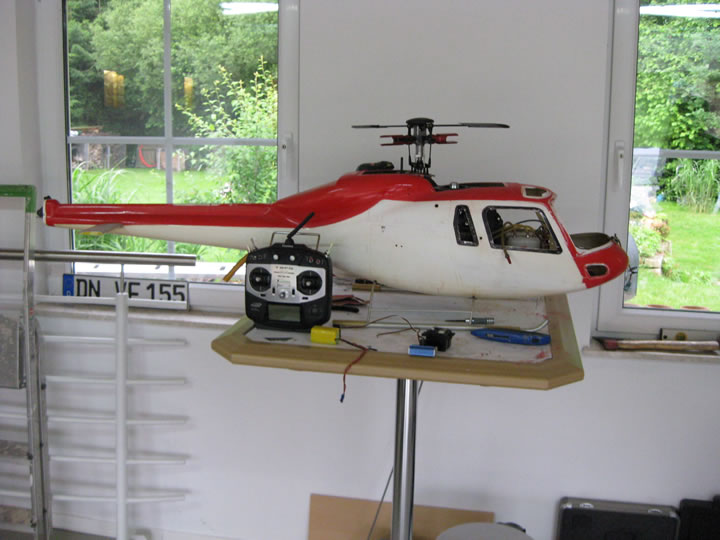

Die Aufkleber sind entfernt, die alten Scheiben ausgebaut. Nun geht's ans Abschleifen der alten Farbschichten und an's Reparieren der beschädigten Stellen am Rumpf. Hier offenbarte sich dann der wahre Zustand des Rumpfes. Man glaubt nicht, was eine Farbschicht so alles verbergen kann.

Heim Graupner AS355 aufbereitet
neue Domabdeckung für AS355 Modellhelikopter von Heim Graupner

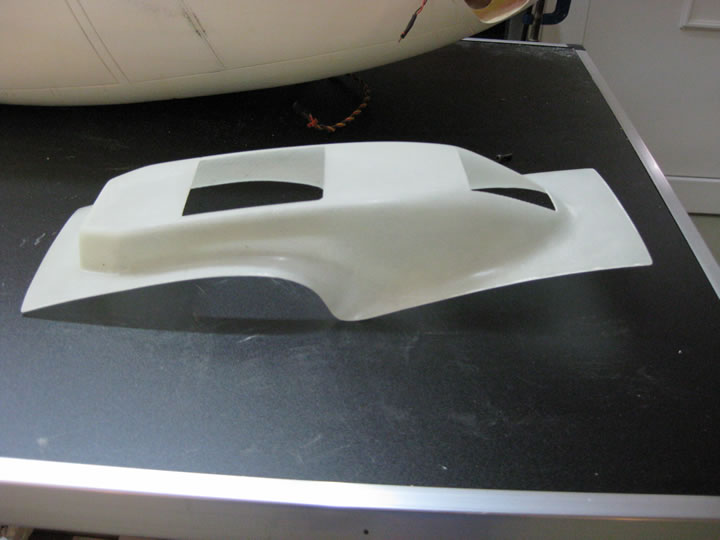

Hier sieht man die neue Abdeckhaube für den Dom - die alte Haube war nicht mehr zu gebrauchen. Die neue Haube ist aus GFK gefertigt. Hier sind die Ausschnitte für die Lüftungsgitter schon angebracht.

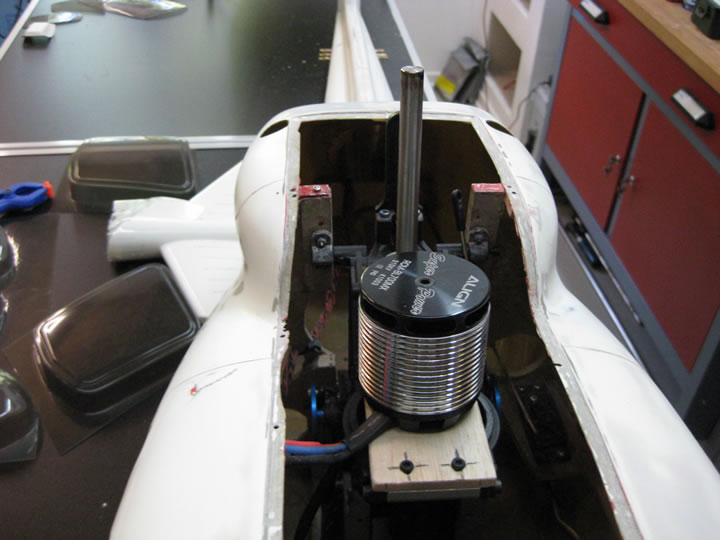

...schon umgebaut auf Elektroantrieb mit Castle Phönix ICE 120HV Regler und BL 700MX als Motor. Das sollte vollkommen ausreichen.

Graupner Heim Mechanik umgebaut auf Elektro in AS355 Modell
Graupner Heim Helikopter aufbereitet

Die alte Farbschicht ist komplett runtergeschliffen, die Löcher sind repariert und der Rumpf ist von innen an den geschwächten Stellen mit Glasfasermatten verstärkt.

Die AS 355 hier mit montierten Rotorblättern. Der alte Zweiblatt- Paddelkopf ist ausgetauscht gegen einen Dreiblattkopf.

Heim Helikopter von Graupner mit Dreiblatt Rotorkopf umgebaut auf Elektro
Graupner Heim Helikopter AS355 fertig zu Lackieren

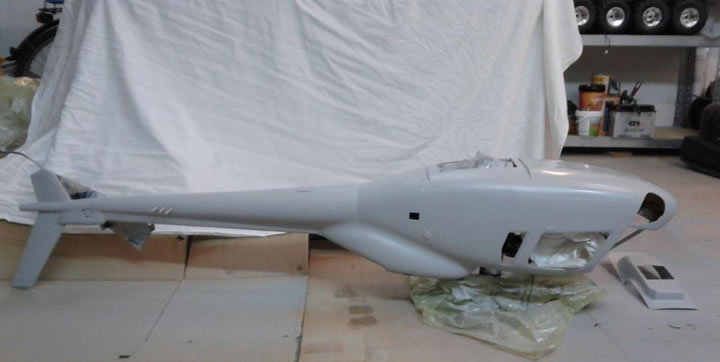

...der Rumpf ist hier schon fertig gespachtelt, geschliffen, grundiert und bereits fertig zum Lackieren

...hier fertig lackiert in Rot.

Graupner Heim Helikopter Modell fertig lackiert in rot
neues Leitwerk für Graupner Heim Helikopter AS355

...die alten Leitwerke waren nicht mehr zu gebrauchen. Hier sind schon die neuen Leitwerke angebaut

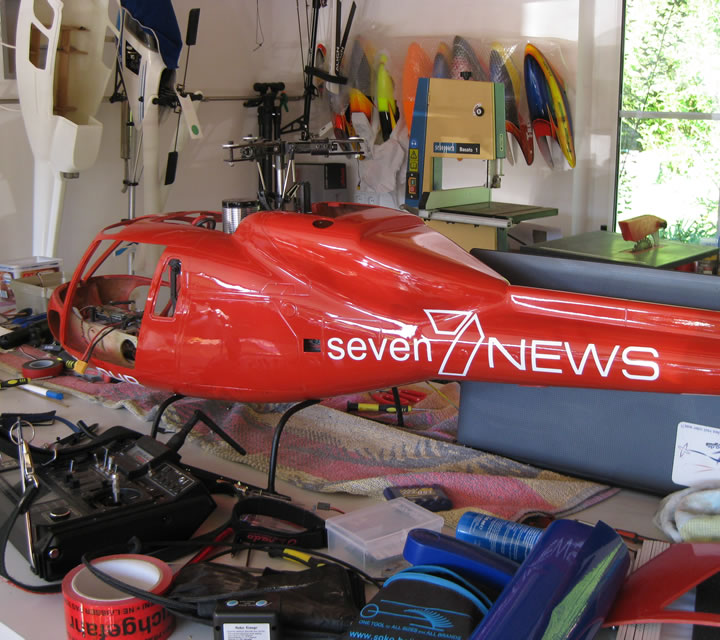

...die Beschriftung "seven NEWS" - ein australischer Nachrichtensender, der genau die AS355 Twin Squirrel im Einsatz hat.

seven news Applikationen auf AS355 Modell Helikopter, Heli-Planet
